Распиновка раъема Лодыря 2.10

[sergio]

Есть распиновка с DB-25 на OBD-2?На разъем к Daewoo?Все нашел-в посту повыше.Пост №30

[AMARANTINE]

'kost' *'415824' *'2.4.2009, 23:10']А на шнурки какой разьем DB25 паяется - вилка или розетка? И со стороны компа тоже чем оконечивать шнур?

DB-25F гнездо 25 pin для каб(пайка)- стоит в хвосте USB

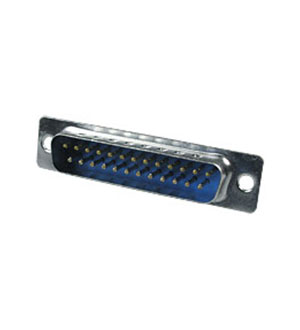

DB-25M вилка 25 pin для каб(пайка) - стоит на входе адаптера Лодыря при соединении с Хвостом







DB-25F гнездо 25 pin для каб(пайка)- стоит на выходе адаптера Лодыря в сторону шнурков для программирования ЭБУ

[romik]

'Казимир Алмазов' *'415987' *'3.4.2009, 13:50']DB-25F гнездо 25 pin для каб(пайка)- стоит в хвосте USB

Добавлю. Гнёзда 2 и 12 заглушены.

DB-25M вилка 25 pin для каб(пайка) - стоит на входе адаптера Лодыря при соединении с Хвостом

А тут контакты 2 и 12 отсутствуют.



Сделано чтобы не совали шнуры загрузчика напрямую в хвост.

[Valiks]

к сказаному фотка

[AMARANTINE]

Кто нибудь знает для чего свиньи L-Line используют для Лодыря?? И нужна ли наличие L-linе в лодыре ?

[Савар]

'Казимир Алмазов' *'416001' *'3.4.2009, 16:04']Кто нибудь знает для чего свиньи L-Line используют для Лодыря?? И нужна ли наличие L-linе в лодыре ?

Предполагаю, используют для других программ (кроме Лодыря): СМСДиагностик2 (эта прога точно привязывается к хвосту и в ней L используется), возможно, что и для СТРро аналогично... Если ошибаюсь - умные поправят.

[AMARANTINE]

'Савар' *'416007' *'3.4.2009, 16:48']Предполагаю, используют для других программ (кроме Лодыря): СМСДиагностик2 (эта прога точно привязывается к хвосту и в ней L используется), возможно, что и для СТРро аналогично... Если ошибаюсь - умные поправят.

L-Line задействована в самом адаптере Лодыря..

Сейчас глянул на схему...и врубился... Они L-Line используют в лодыре для включения главного реле при программировании через шнурки..переключение нашего IRF транзистора...

...ну и для кучи вывели на разъем L-Line

[Valiks]

'Савар' *'416007' *'3.4.2009, 17:48']Предполагаю, используют для других программ (кроме Лодыря): СМСДиагностик2

да СМС тоже через это адаптор работает.

[tocset]

Вот распиновка универсального кабеля для Siemens или любого другого.

[sergio]

'Казимир Алмазов' *'416009' *'3.4.2009, 15:53']L-Line задействована в самом адаптере Лодыря..

Сейчас глянул на схему...и врубился... Они L-Line используют в лодыре для включения главного реле при программировании через шнурки..переключение нашего IRF транзистора...

...ну и для кучи вывели на разъем L-Line

Для программирования рено,дачии в которых стоят сириусы используется L-линия для установки связи.Соответственно и для лачиков с сириусами она нужна.
